Ρύθμιση χώρου εργασίας - PhotoRobot Εγχειρίδιο χρήστη
Μετά τη δημιουργία ενός χώρου εργασίας στην εφαρμογή PhotoRobot Controls (που αναφέρεται περαιτέρω ως "CAPP"), η διεπαφή Capture παρέχει στον χρήστη τον έλεγχο του υλικού και των καμερών PhotoRobot για την αυτοματοποίηση της λήψης εικόνων και βίντεο.

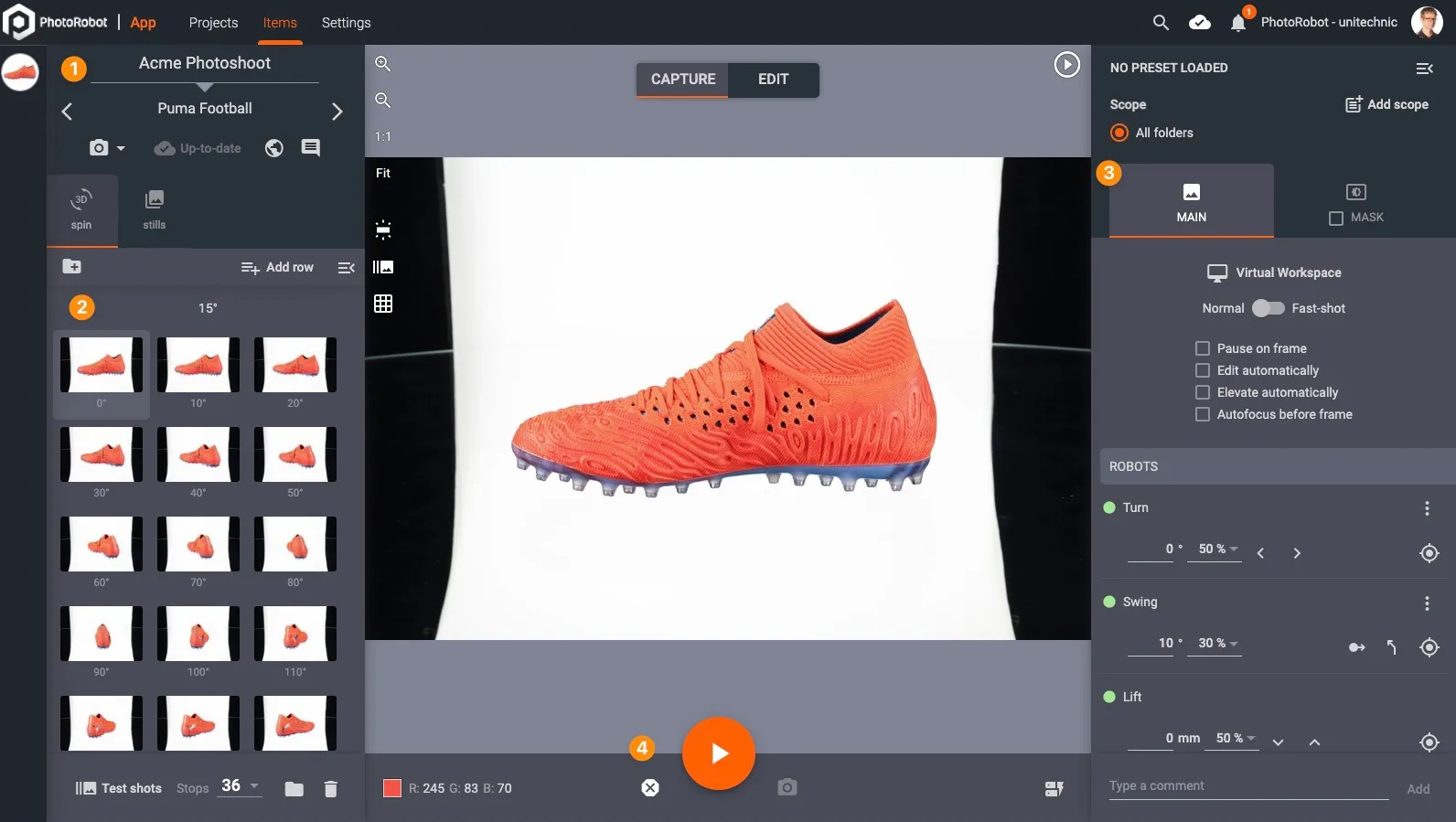

Η διεπαφή CAAP Capture αποτελείται από 4 κύριους τομείς:
Στο CAPP, ένα έργο μπορεί να αποτελείται από ένα ή περισσότερα μεμονωμένα αντικείμενα, ενώ το αντικείμενο είναι συνήθως ένα συγκεκριμένο φωτογραφημένο αντικείμενο. Στη συνέχεια, ένα στοιχείο μπορεί να περιλαμβάνει έναν ή περισσότερους φακέλους για να διατηρεί ξεχωριστούς διαφορετικούς τύπους εικόνων. Το πιο συνηθισμένο παράδειγμα είναι να ορίσετε έναν φάκελο για περιστροφή 360° ("Περιστροφή") και έναν άλλο για στατικές εικόνες ("Φωτογραφίες").
Πριν ξεκινήσετε τη φωτογράφιση, πρέπει να προσθέσετε ένα νέο έργο (εκτός εάν χρησιμοποιείτε ένα υπάρχον) και να έχετε τουλάχιστον ένα στοιχείο.

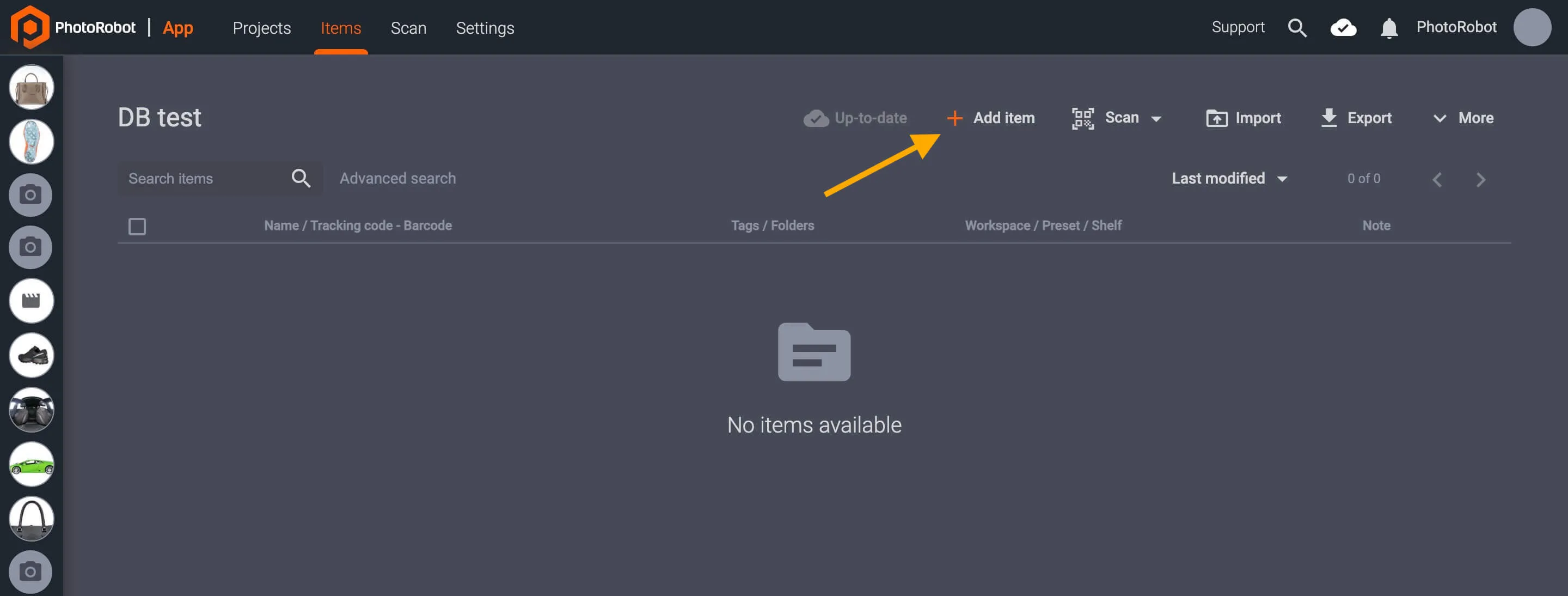

Για να δημιουργήσετε ένα νέο στοιχείο, μεταβείτε στο Project και επιλέξτε Προσθήκη στοιχείου.

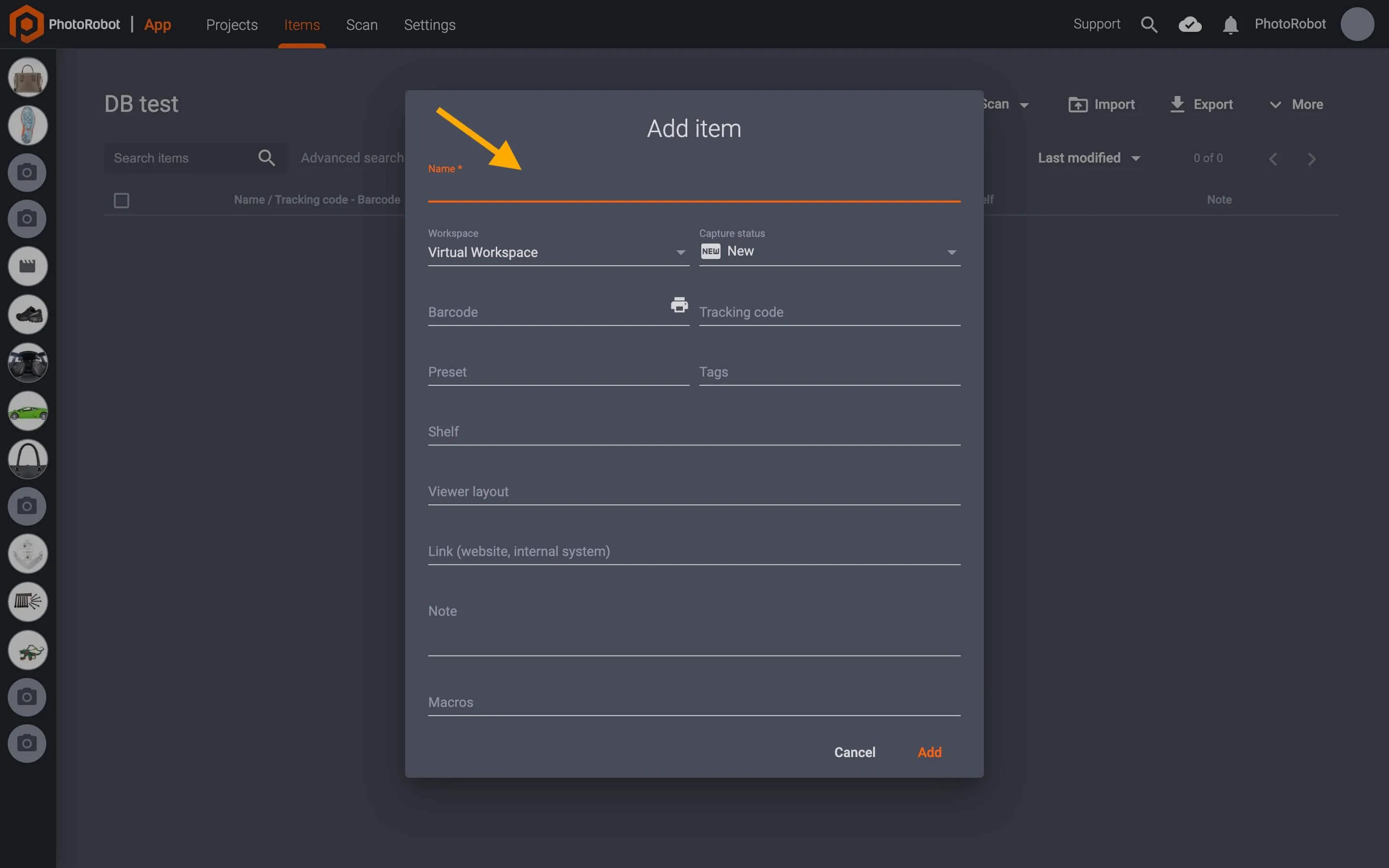

Στη συνέχεια, στο παράθυρο που εμφανίζεται, η συμπλήρωση του υποχρεωτικού πεδίου Όνομα θα ενεργοποιήσει το κουμπί Προσθήκη για να δημιουργήσετε το νέο στοιχείο. Εδώ, υπάρχουν επίσης επιλογές για τη συμπλήρωση περισσότερων πληροφοριών στοιχείων: κωδικοί, σύνδεσμοι, σημειώσεις, μακροεντολές και άλλα, αν και αυτά τα πεδία είναι μόνο προαιρετικά.
Θυμηθείτε να λάβετε υπόψη τον τύπο άδειας χρήσης που χρησιμοποιείτε για το CAPP. Εάν χρησιμοποιείτε μια άδεια χρήσης που βασίζεται στο Cloud, θα υπάρχουν περισσότερα χαρακτηριστικά εκτός από αυτά στα παραπάνω πεδία.

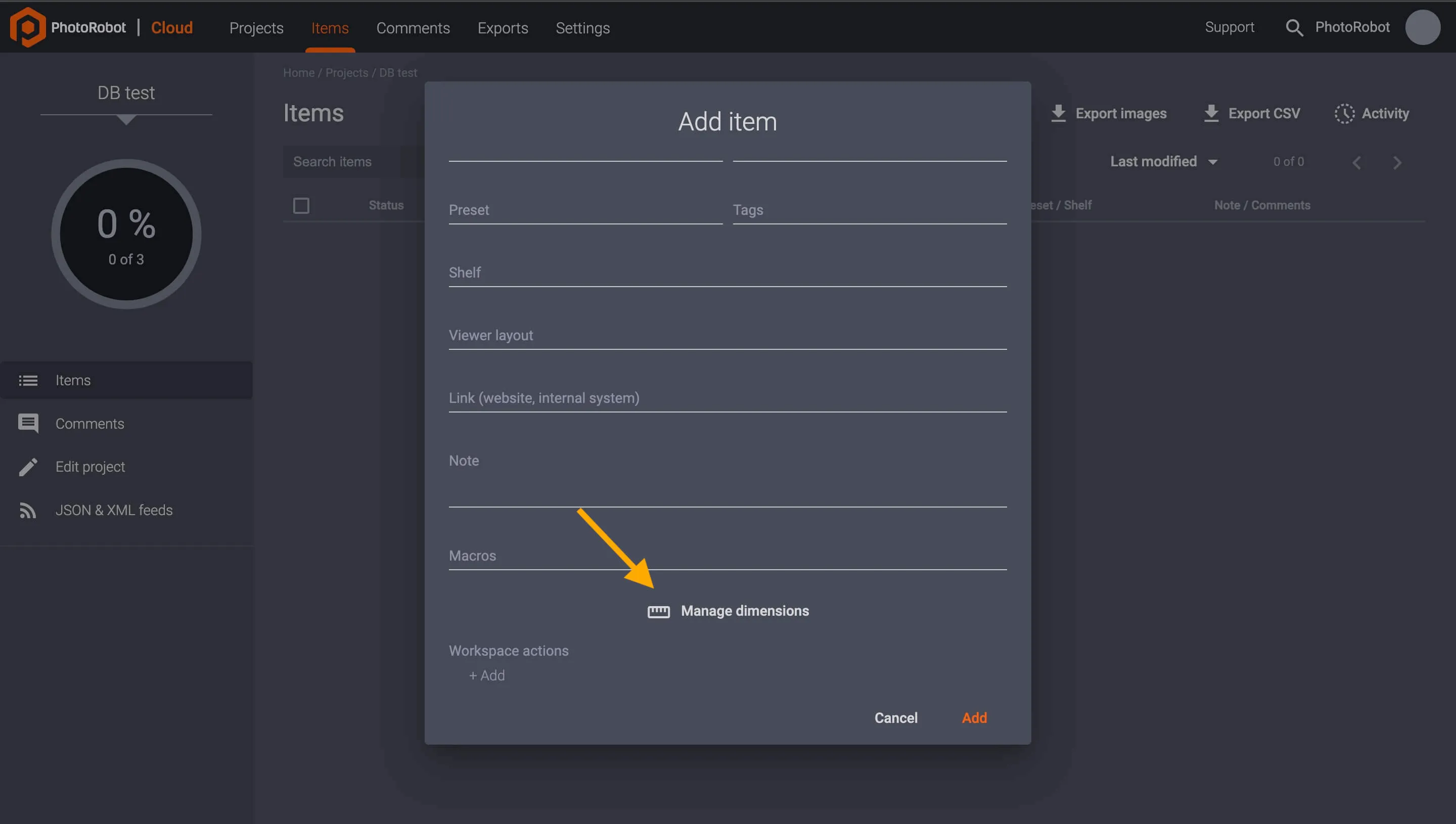

Με την άδεια χρήσης που βασίζεται στο Cloud, κάντε κύλιση στο κάτω μέρος των επιλογών νέου στοιχείου και επιλέξτε Διαχείριση διαστάσεων για να προσθέσετε το πλάτος, το ύψος, το μήκος και το βάρος ενός στοιχείου. Σημείωση: Μια ενεργή συνδρομή που βασίζεται στο Cloud επιτρέπει στους χρήστες να προσθέτουν μετρήσεις χωρίς όρια. Συμπληρώστε τα χαρακτηριστικά και επιλέξτε Επιβεβαίωση για να προσθέσετε τις διαστάσεις στο στοιχείο.
Κάνοντας κλικ στο κουμπί Προσθήκη και, στη συνέχεια, δημιουργείται το νέο στοιχείο με όλα τα χαρακτηριστικά που έχουν ρυθμιστεί από το χρήστη.
Εναλλακτικά, είναι δυνατή η δημιουργία πολλαπλών ειδών σε μία παρτίδα χρησιμοποιώντας τη λειτουργία Εισαγωγή . Προϋπόθεση της λειτουργίας εισαγωγής στοιχείων είναι η εισαγωγή μέσω αρχείου CSV. Τα αρχεία CSV περιέχουν όλα τα χαρακτηριστικά για κάθε στοιχείο που θα εισαγάγει ο χρήστης.
Το αρχείο CSV αποθηκεύει δεδομένα σε μορφή πίνακα σε απλό κείμενο, με οριοθέτες για το διαχωρισμό κάθε μεμονωμένης εγγραφής δεδομένων. Σημείωση: Υπάρχει ένα αρχείο sample-import.csv για εισαγωγή στοιχείων, διαθέσιμο για λήψη απευθείας στην εφαρμογή.

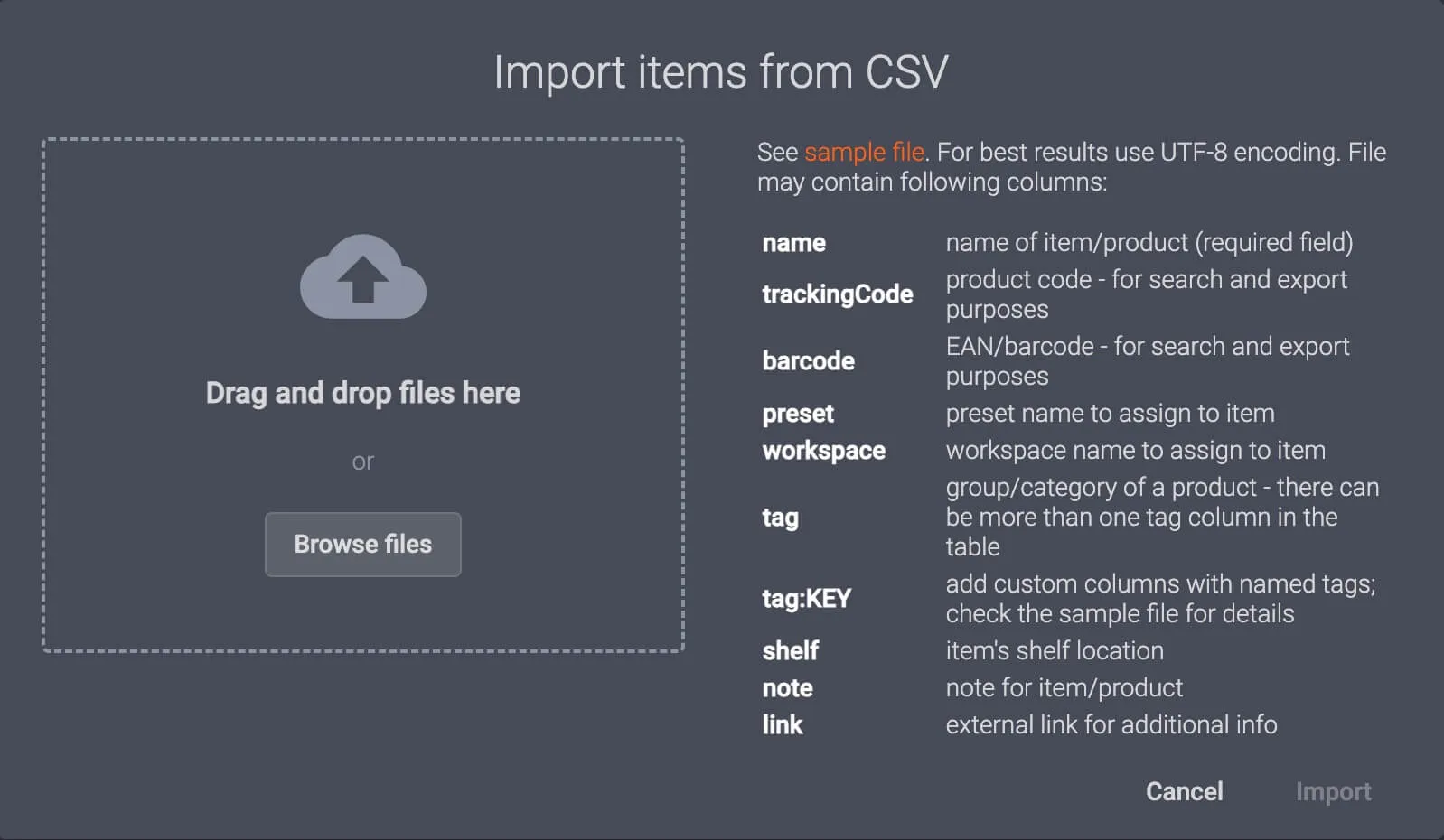

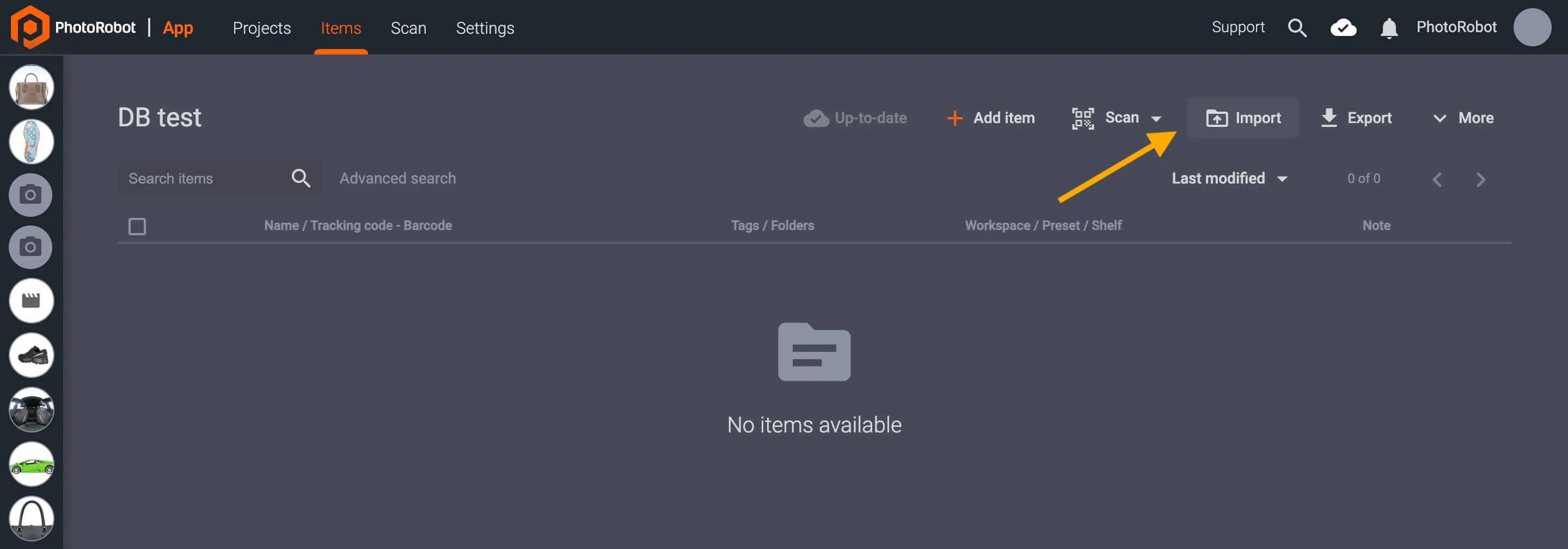

Για να εισαγάγετε νέα στοιχεία, μεταβείτε στο Project και επιλέξτε Εισαγωγή.
Στη συνέχεια, στο αναδυόμενο παράθυρο, μπορείτε να μεταφέρετε και να αποθέσετε ένα αρχείο CSV ή να περιηγηθείτε σε τοπικούς φακέλους για εισαγωγή στο CAPP μέσω του κουμπιού Αναζήτηση αρχείων .

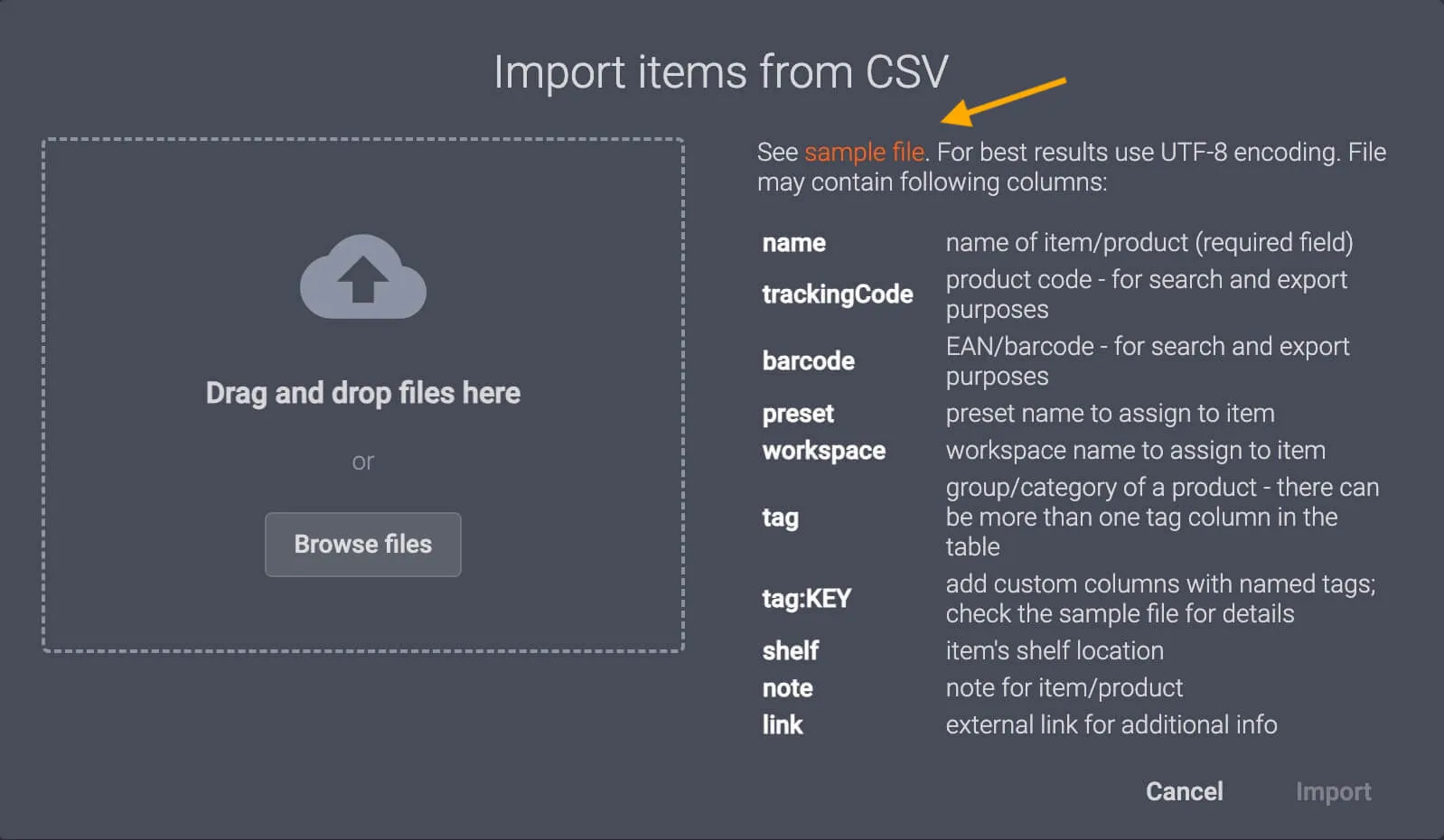

Για να χρησιμοποιήσετε ένα δείγμα αρχείου CSV, κάντε κλικ στην επιλογή Δείγμα αρχείου στο επάνω δεξιό μέρος της διεπαφής. Αυτό κάνει λήψη του δείγματος CSV στον τοπικό υπολογιστή.
Θυμάμαι: Η εισαγωγή στοιχείου μπορεί να περιλαμβάνει διαστάσεις στοιχείου (μήκος, πλάτος, ύψος, βάρος) χωρίς κανένα όριο σε μια ενεργή άδεια χρήσης.
Αυτή η ενότητα της διεπαφής CAPP Capture παρέχει βασικές πληροφορίες σχετικά με το στοιχείο.

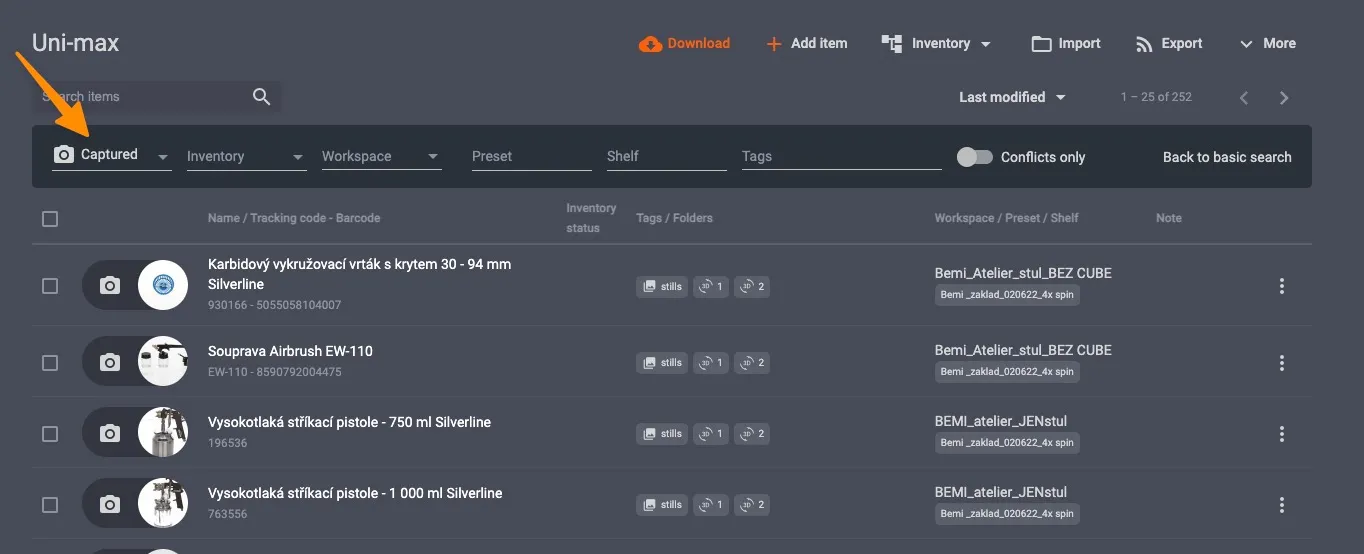

( * ) - Ορίστε το φίλτρο κατάστασης στοιχείου για να περιορίσετε τα αποτελέσματα για γρήγορη εύρεση και περιήγηση σε έργα.
Για παράδειγμα, εάν είστε υπεύθυνοι για την επαλήθευση εικόνων, περιορίστε τα αποτελέσματα σε "Επεξεργασμένα" για να εντοπίσετε και να ελέγξετε μόνο τα στοιχεία που έχουν ήδη υποβληθεί σε επεξεργασία μετά από επεξεργασία. Μετά τον έλεγχο, ορίστε την κατάσταση του στοιχείου σε "Επαληθευμένο" ή σε "Διόρθωση επεξεργασίας" για να εγκρίνετε ή να απορρίψετε αλλαγές και να ειδοποιήσετε τα μέλη της ομάδας. Η κατάσταση του στοιχείου θα ενημερώνει τους υπεύθυνους όταν οι εικόνες είναι έτοιμες για δημοσίευση ή όταν απαιτείται περισσότερη επεξεργασία.
Όλοι οι οπτικοί πόροι είναι οργανωμένοι σε φακέλους, με τους φακέλους χωρισμένους ώστε να αντιπροσωπεύουν διαφορετικούς τύπους εξόδων. Οι τρεις τύποι φακέλων είναι οι εξής:
Κάθε φάκελος περιέχει μεμονωμένα πλαίσια. Ένα πλαίσιο αποτελείται από πληροφορίες σχετικά με τη φωτογραφημένη γωνία (οδηγίες για φωτογραφικές διαδικασίες) και μία ή δύο εκδόσεις της εικόνας:

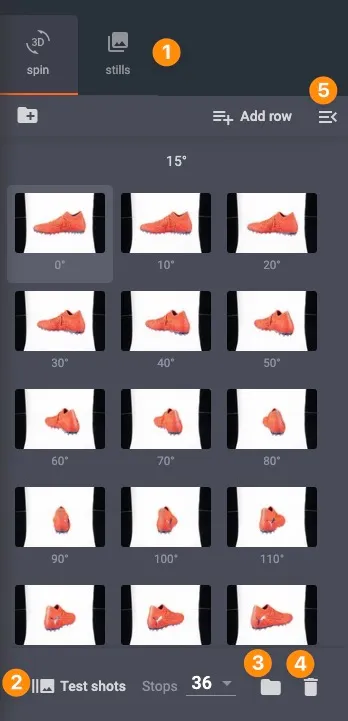

Πλοηγηθείτε στη διεπαφή φακέλου ως εξής:

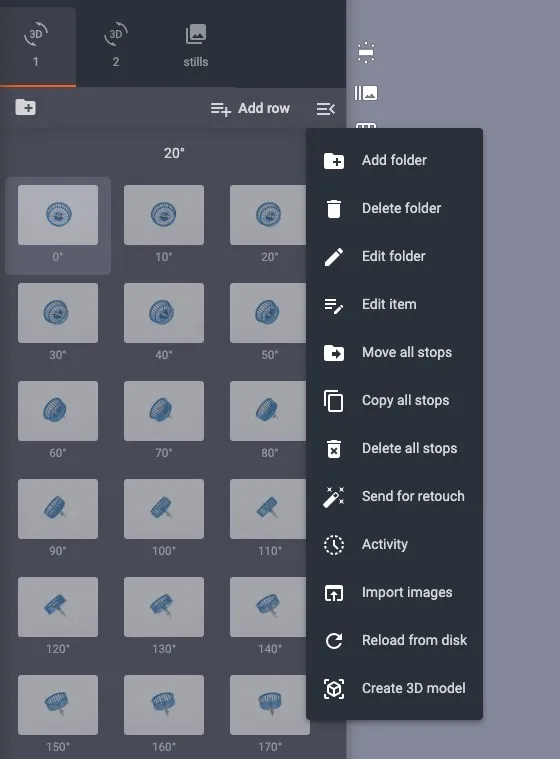

*Το μενού "Φάκελος " περιλαμβάνει:
Επίσης, μέσα σε κάθε πλαίσιο υπάρχουν πρόσθετες επιλογές μενού:

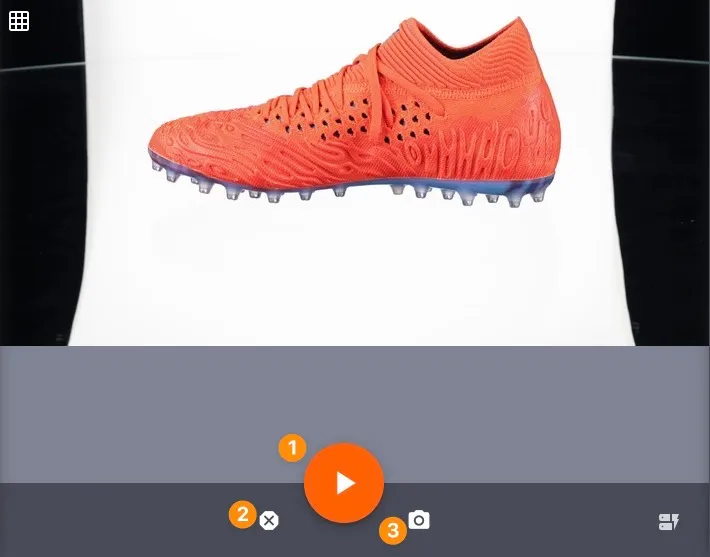

Για να ξεκινήσετε μια ακολουθία, πατήστε το κουμπί Αναπαραγωγή (Play) (1) στο κάτω μέρος της οθόνης:
Διακόψτε μια ακολουθία ανά πάσα στιγμή μέσω του κουμπιού διακοπής έκτακτης ανάγκης (Emergency Stop) (2).
Σε ένα φάκελο φωτογραφιών χρησιμοποιήστε το κουμπί Λήψη στιγμιότυπου (3) για να καταγράψετε ένα πλαίσιο χωρίς να το ορίσετε πρώτα. Στη συνέχεια, το στιγμιότυπο θα καταγραφεί και θα συμπεριληφθεί ως νέο πλαίσιο στο φάκελο φωτογραφιών.
Κατά μήκος του δεξιού πλαισίου της διεπαφής CAPP, διαμορφώστε τις επιλογές ακολουθίας. Οι επιλογές ακολουθίας περιλαμβάνουν:

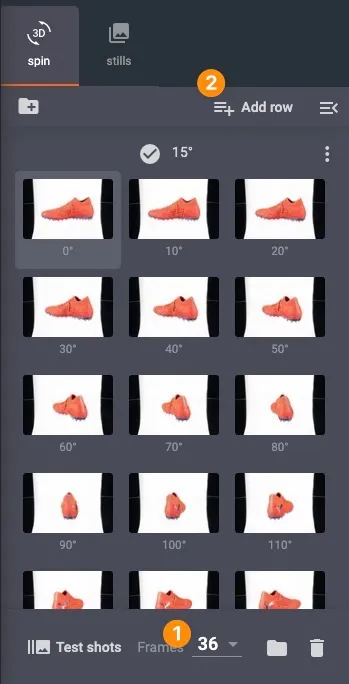

Σε ένα φάκελο Spin, βρείτε επιλογές για φωτογραφίες προϊόντων 360 μοιρών.
Διαμορφώστε τα πλαίσια (1) για να επιλέξετε τον αριθμό των καρέ που θα καταγράψετε ανά περιστροφή (π.χ. 24, 36 κ.λπ.). Χρησιμοποιήστε την επιλογή Προσθήκη γραμμής (2) για να καθορίσετε την καταγραφή πρόσθετων γραμμών από διαφορετική γωνία ταλάντευσης (την κατακόρυφη γωνία από την οποία η κάμερα δείχνει στο αντικείμενο).
Για να ορίσετε ποια καρέ θα καταγράψετε σε ένα φάκελο φωτογραφιών, χρησιμοποιήστε την επιλογή Προσθήκη πλαισίου στην επάνω δεξιά γωνία της διεπαφής.
Εναλλακτικά, πατήστε Λήψη στιγμιότυπου για να τραβήξετε ταυτόχρονα μια φωτογραφία και να δημιουργήσετε ένα νέο, αντίστοιχο πλαίσιο. Συνδέστε μια κάμερα μέσω WiFi για να τραβήξετε φωτογραφίες με το χέρι και να προσθέσετε αυτόματα νέα καρέ (κοντινά πλάνα, λήψεις λεπτομερειών) στο φάκελο φωτογραφιών.
Η αφαίρεση φόντου freemask είναι μια διαδικασία κατά την οποία δύο εικόνες καταγράφονται για κάθε καρέ:
Αυτές οι δύο εικόνες στη συνέχεια συντίθενται για να επιτευχθεί μια φωτογραφία με το φόντο να αφαιρείται αποτελεσματικά γύρω από το αντικείμενο:

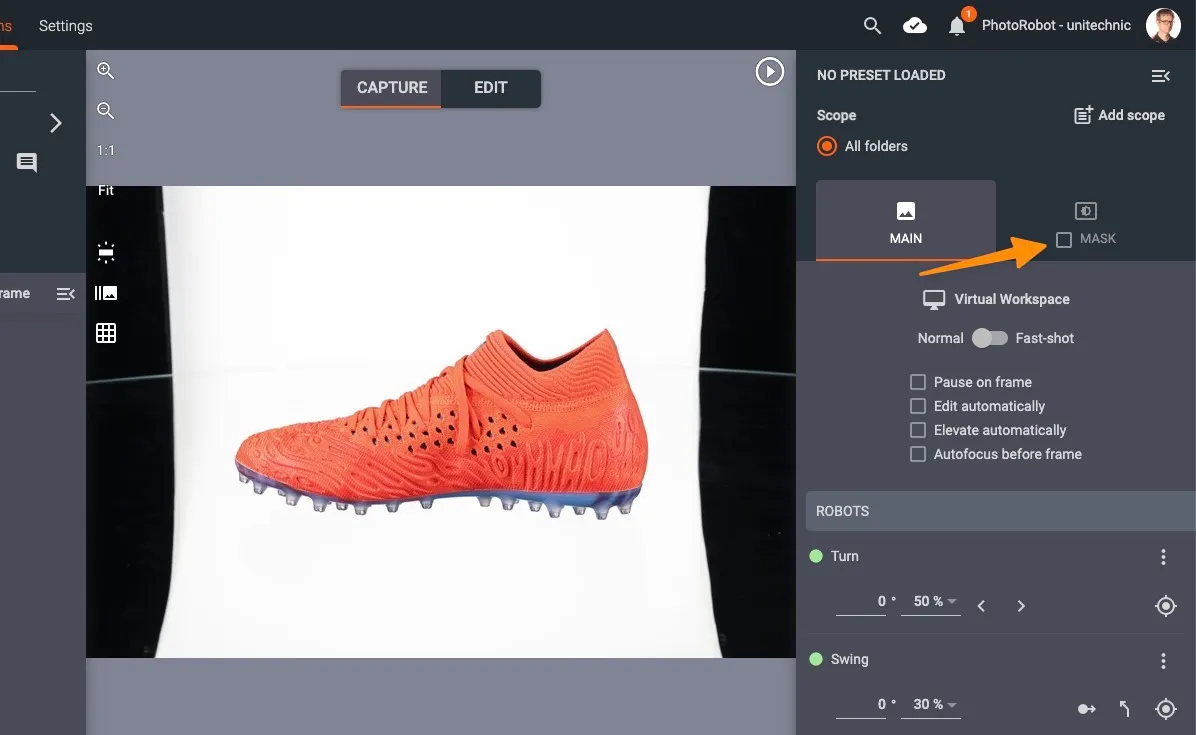

Για να ενεργοποιήσετε το Freemask, επιλέξτε το πλαίσιο ελέγχου Μάσκα στο δεξί πλαϊνό πλαίσιο:

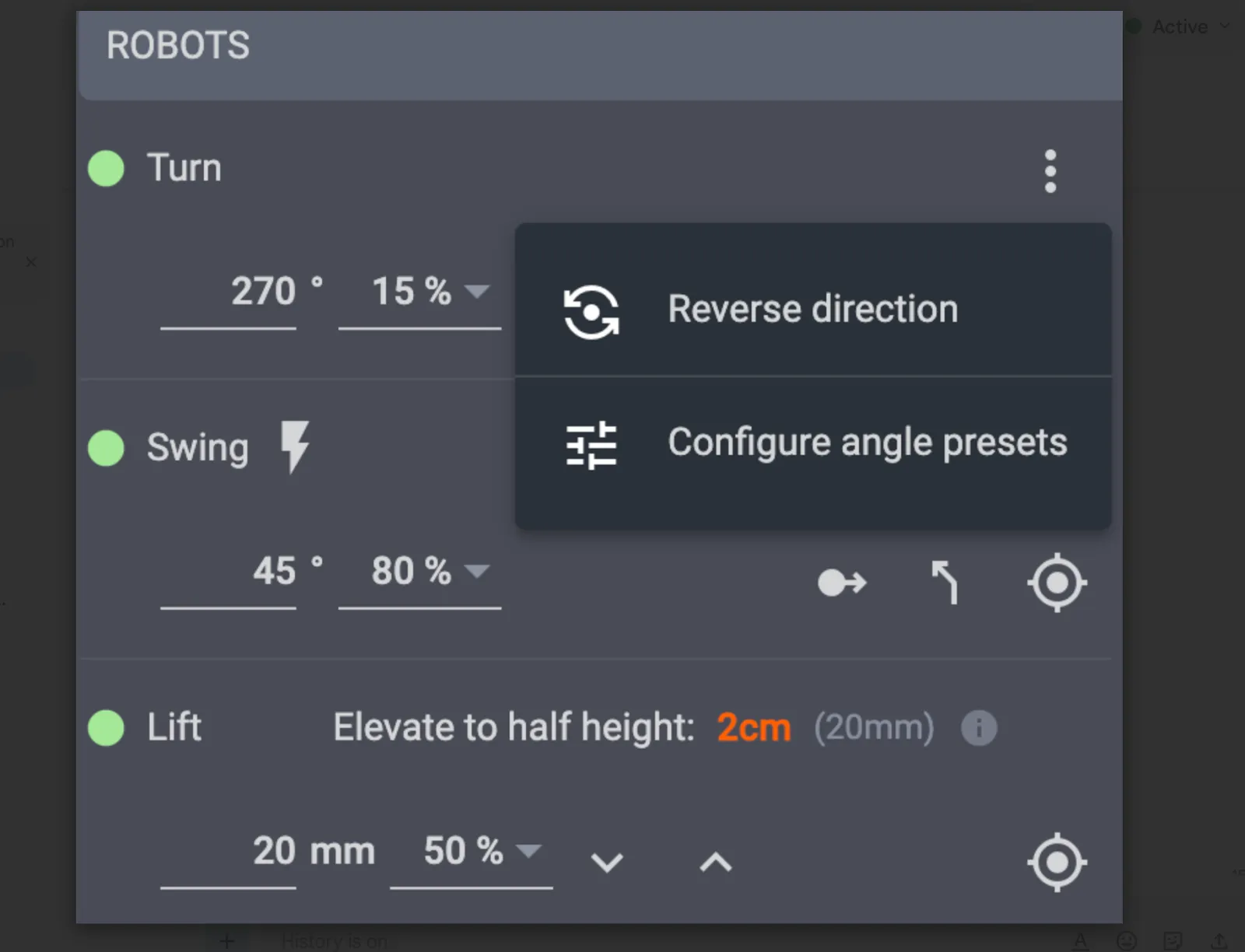

Ανάλογα με το ρομπότ (ή τον συνδυασμό ρομπότ), υπάρχουν έως και 3 τύποι ρομποτικών κινήσεων:

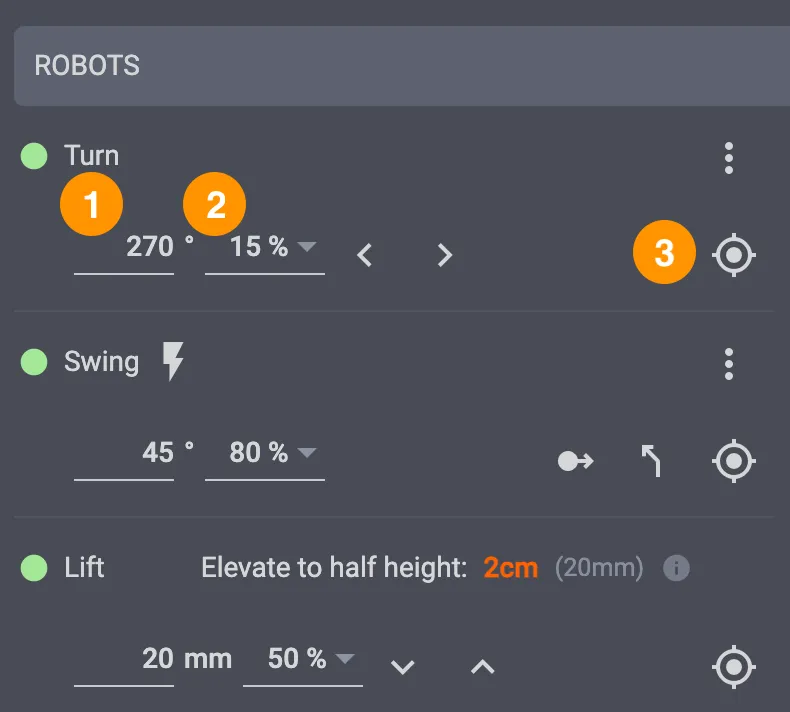

Χρησιμοποιήστε την κατάσταση set position (1) για να μετακινήσετε το ρομπότ. Διαμορφώστε την ταχύτητα της κίνησης χρησιμοποιώντας την είσοδο ταχύτητας (2). Χρησιμοποιήστε το κουμπί βαθμονόμησης (3) για να ρυθμίσετε το ρομπότ στην αρχική του θέση.
( ! ) - Εάν ρυθμίζετε την κίνηση για πρώτη φορά, ρυθμίστε πάντα το ρομπότ στην αρχική του θέση μέσω βαθμονόμησης.
Ενεργοποιήστε μία ή περισσότερες κάμερες για μια ακολουθία μέσω της διεπαφής φωτογραφικών μηχανών:
Κάντε κλικ στο εικονίδιο Live View (1) για να ενεργοποιήσετε την επιλογή σημείου εστίασης κάνοντας κλικ σε μια εικόνα Live View. Εξαιρέστε τις κάμερες από την ακολουθία μέσω του εικονιδίου Εξαίρεση κάμερας (2). Οποιαδήποτε εξαιρούμενη κάμερα δεν θα ενεργοποιηθεί κατά τη διάρκεια της ακολουθίας. Συνήθως, αυτό είναι χρήσιμο όταν οι χρήστες έχουν συνδέσει μια επιπλέον κάμερα μέσω WiFi για να τραβήξουν φωτογραφίες με το χέρι μαζί με μια προκαθορισμένη περιστροφή και φωτογραφίες.
( ! ) - Ανατρέξτε στο εγχειρίδιο υποστήριξης PhotoRobot στη Διαμόρφωση κάμερας για περισσότερες πληροφορίες.
Το CAPP υποστηρίζει τόσο τα στροβοσκοπικά φώτα (Broncolor ή FOMEI) όσο και τυχόν φώτα LED με υποστήριξη DMX. Για οδηγίες σχετικά με τον τρόπο εγκατάστασης και διαμόρφωσης των φώτων στο CAPP, ανατρέξτε στο εγχειρίδιο PhotoRobot για τη ρύθμιση ενός χώρου εργασίας.
Στη διεπαφή CAPP Lights, εκχωρήστε σε μεμονωμένα φώτα μια θέση μέσω του μενού "Θέση φωτός" (1). Χρησιμοποιώντας το αναπτυσσόμενο μενού, επιλέξτε είτε μια προσαρμοσμένη θέση είτε μία από τις προκαθορισμένες θέσεις. Οι προκαθορισμένες θέσεις περιλαμβάνουν:
Για να ορίσετε μια προσαρμοσμένη θέση, επιλέξτε Προσαρμοσμένη θέση από τις επιλογές λίστας θέσης.
Ανάψτε ή απενεργοποιήστε τα φώτα μέσω του κουμπιού λειτουργίας (2). Αυτό είναι χρήσιμο για παράδειγμα για μια προσέγγιση ελεύθερης μάσκας, στην οποία είναι απαραίτητο να απενεργοποιήσετε τα μπροστινά φώτα για να τραβήξετε την εικόνα της μάσκας.
Μετακινήστε το ρυθμιστικό έντασης φωτός (3) από αριστερά προς τα δεξιά για πιο σκούρο ή ελαφρύτερο φωτισμό. Σημείωση: Ορισμένα φώτα που ελέγχονται από DMX παρέχουν επίσης έλεγχο της θερμοκρασίας χρώματος.
Από προεπιλογή, η ρύθμιση παραμέτρων υλικού είναι η ίδια σε όλους τους φακέλους μέσα σε ένα στοιχείο.

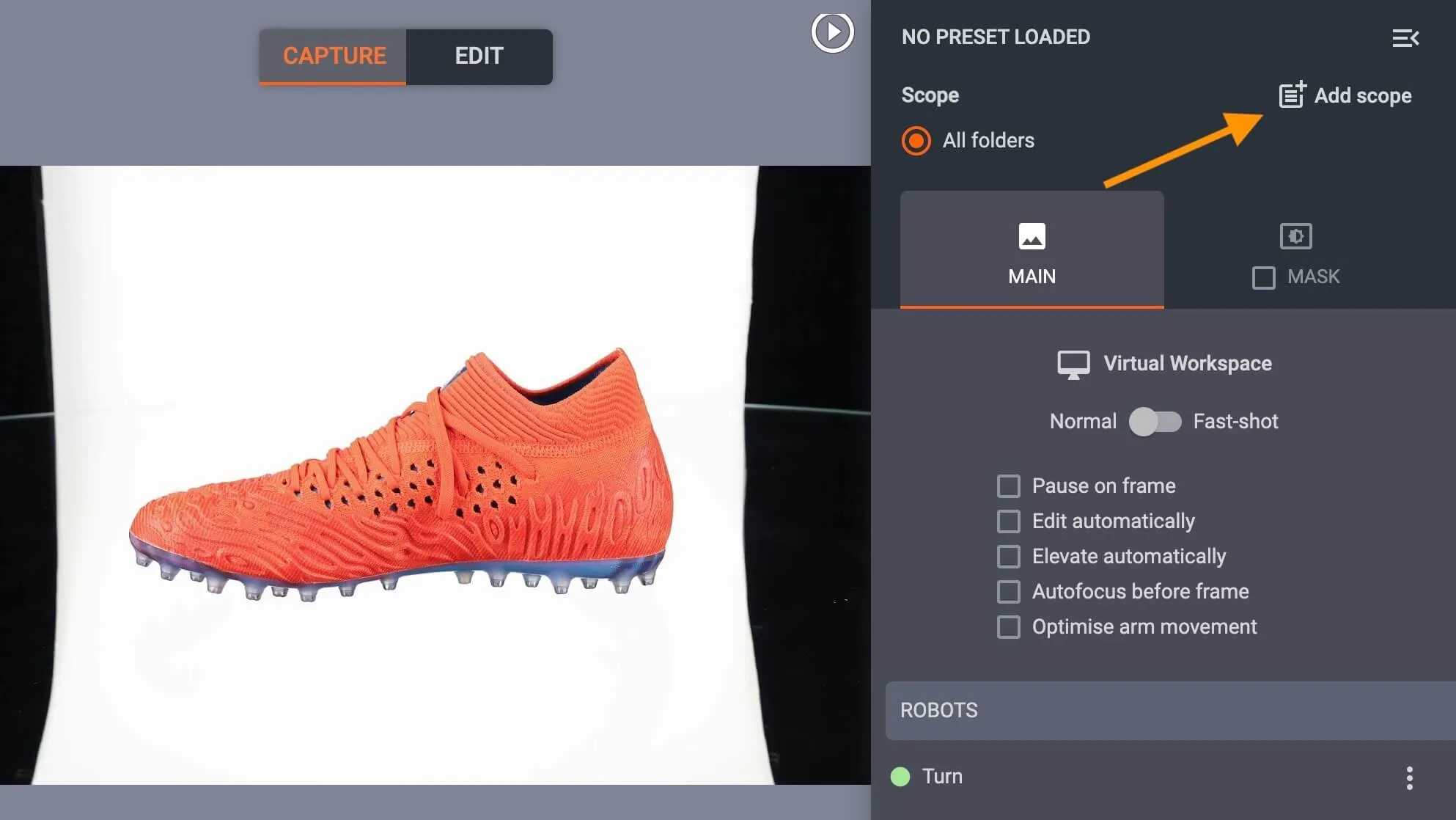

Για να προσαρμόσετε μια ρύθμιση υλικού (κατά φάκελο ή κατά γραμμή), χρησιμοποιήστε το κουμπί Προσθήκη εύρους :

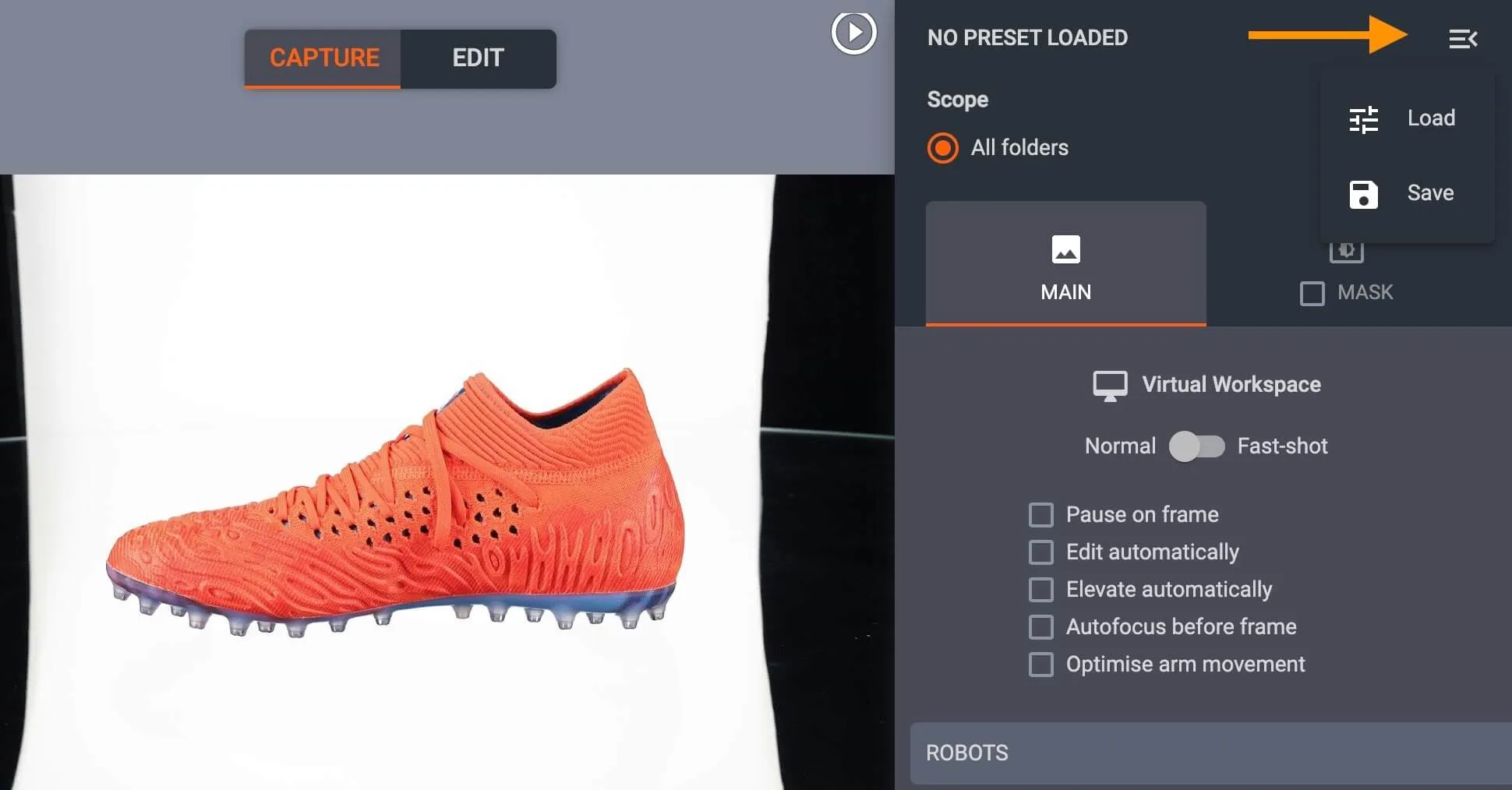

Αφού προσαρμόσετε μια διαμόρφωση, φορτώστε ή αποθηκεύστε τις ρυθμίσεις στην επάνω, δεξιά γωνία μέσω του αναπτυσσόμενου μενού για προεπιλογές:

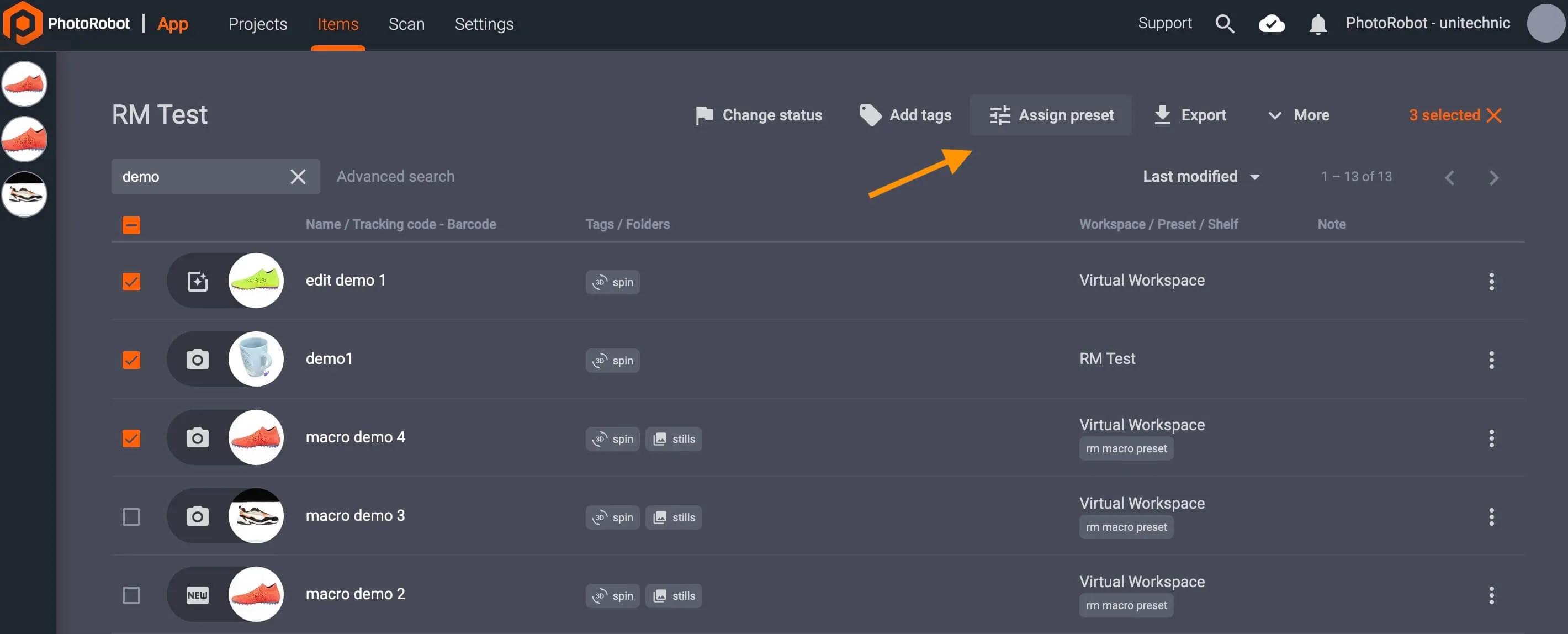

Στο CAPP, υπάρχουν 3 μέθοδοι φόρτωσης / εκχώρησης προεπιλογών για ένα στοιχείο ή πολλά στοιχεία.

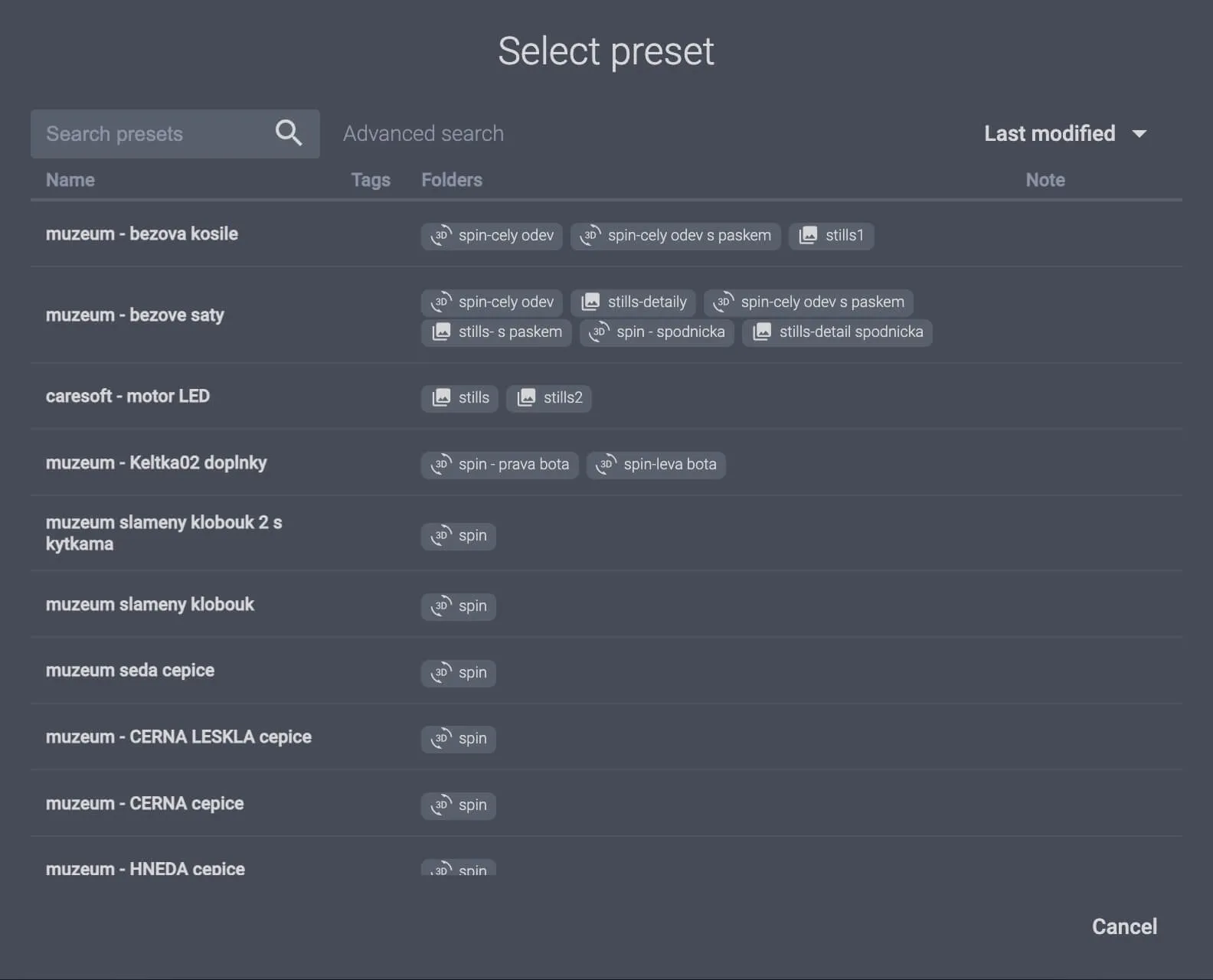

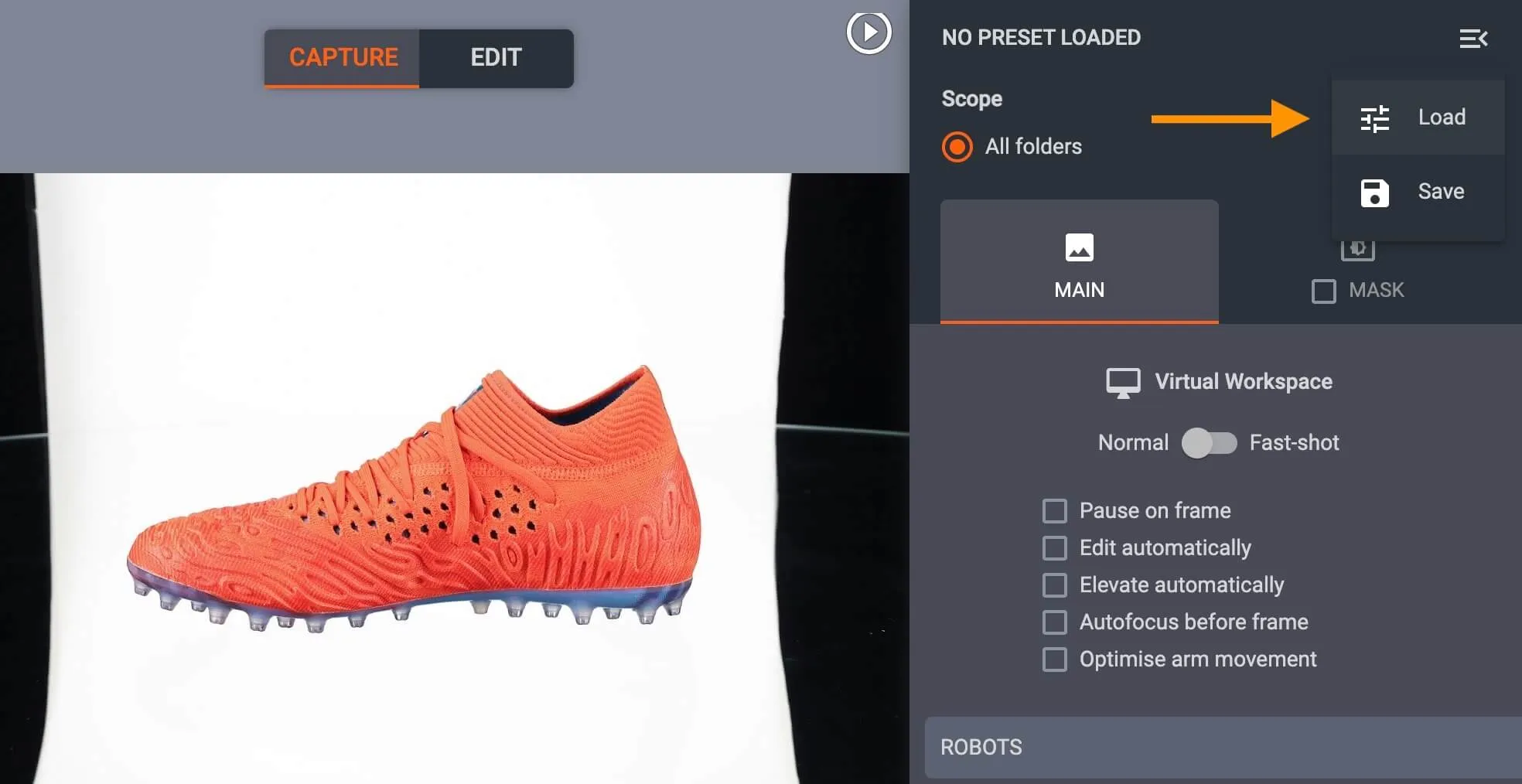

1. Επιλέξτε ένα στοιχείο και φορτώστε ένα Προεπιλογή μέσω του εικονιδίου αναπτυσσόμενου μενού στο επάνω δεξιό μέρος της διεπαφής:
( * ) - Εναλλακτικά, χρησιμοποιήστε το πλήκτρο συντόμευσης "P" για να ανοίξετε αποθηκευμένες προεπιλογές. Στη συνέχεια, επιλέξτε μια ρύθμιση παραμέτρων για εφαρμογή στο στοιχείο. Αυτό θα δημιουργήσει φακέλους για τα καρέ που θα ληφθούν, μαζί με όλες τις ρυθμίσεις λήψης και τις προκαθορισμένες λειτουργίες επεξεργασίας.

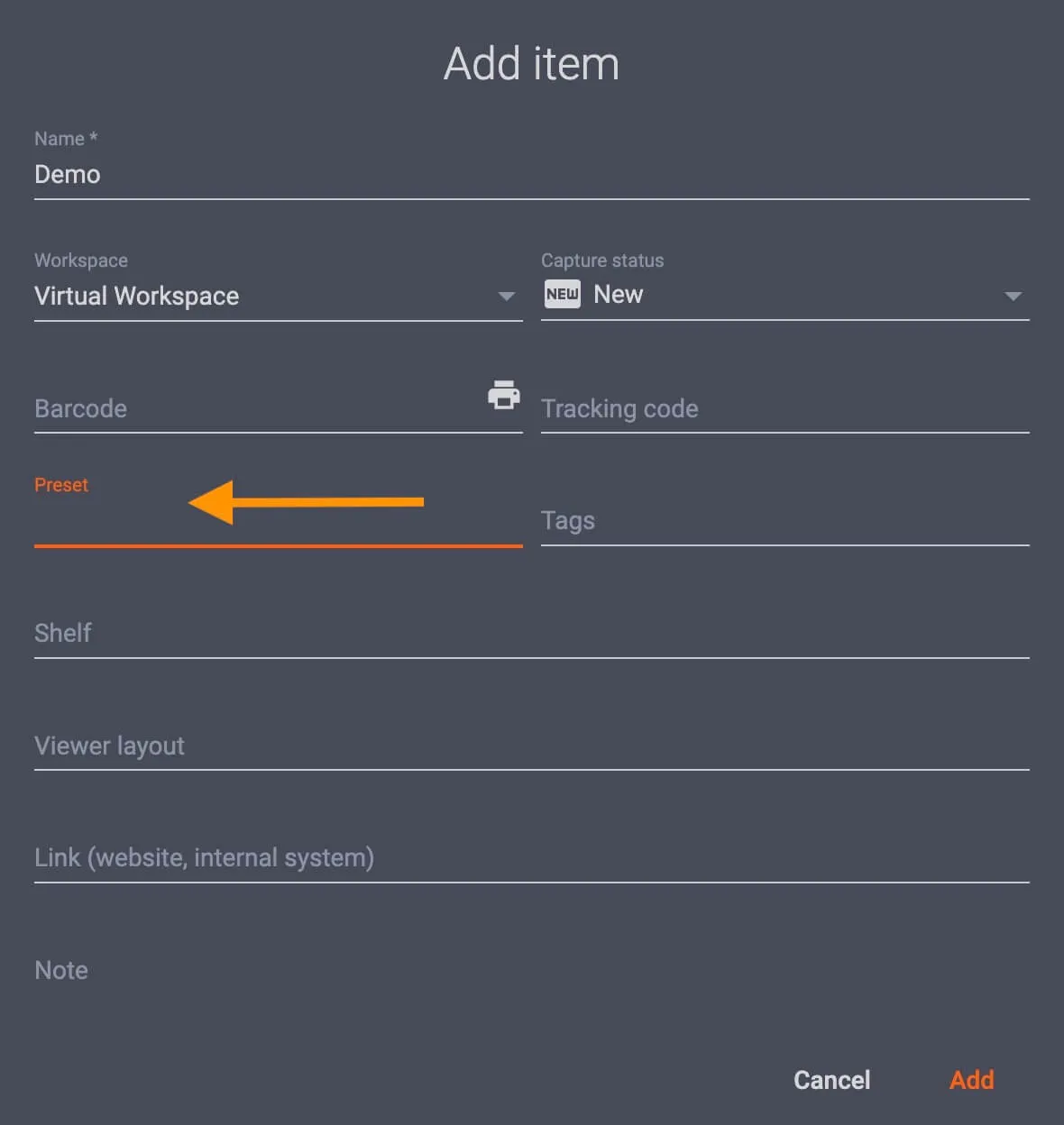

2. Κατά τη δημιουργία ενός στοιχείου, οι χρήστες μπορούν να επιλέξουν μια διαμόρφωση μέσω του μενού Προσθήκη στοιχείου κάνοντας κλικ στο πεδίο Προεπιλογή:

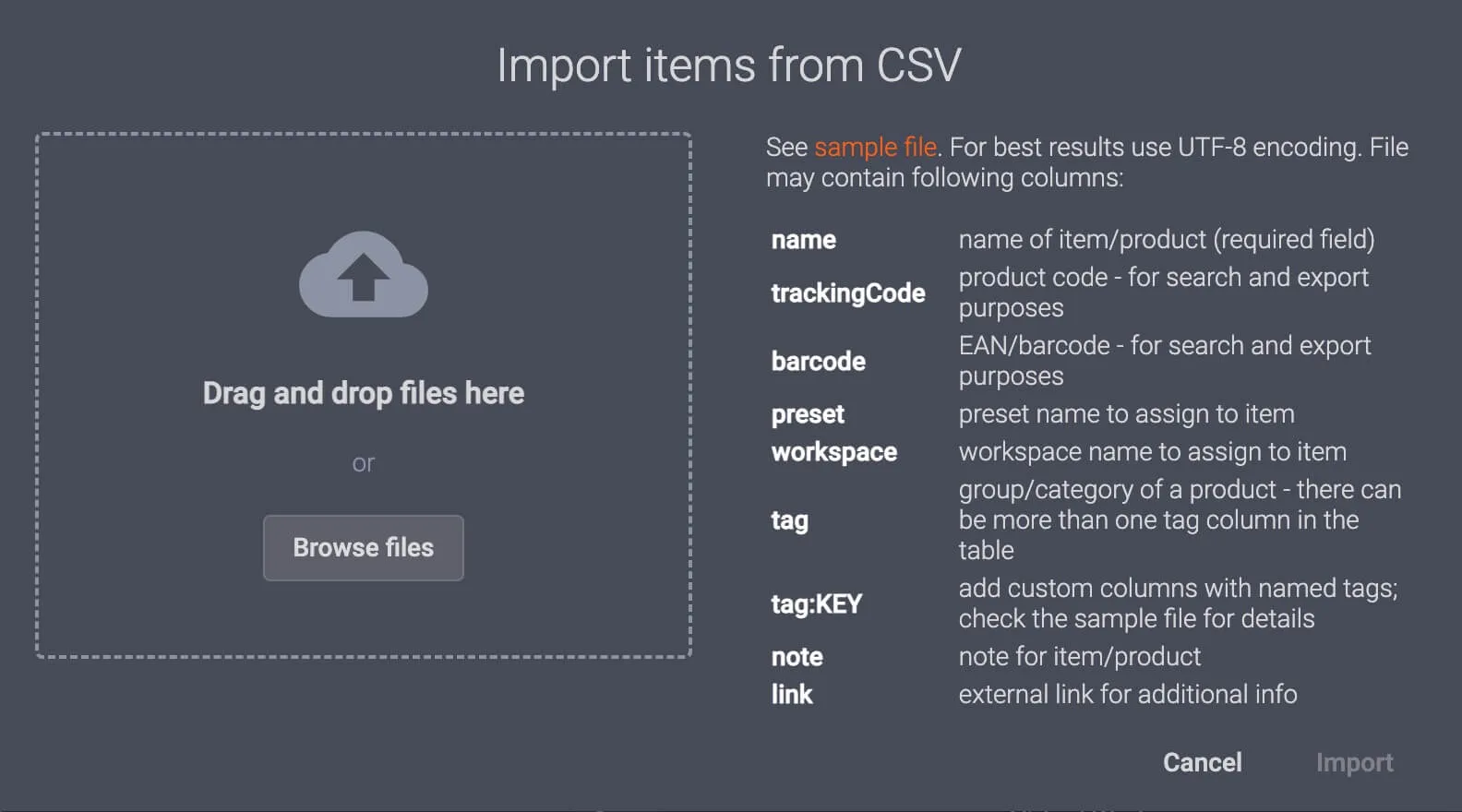

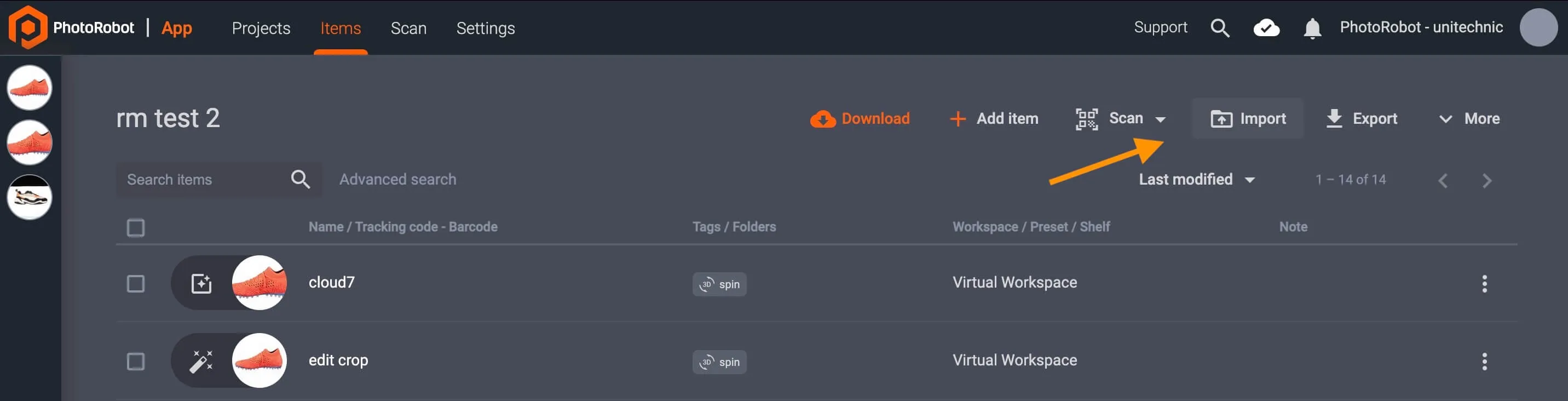

3. Εναλλακτικά, στο Είδη μενού, κάντε κλικ στην επιλογή εισαγωγή για να εισαγάγετε στοιχεία από CSV:
( ! ) - Σημείωση: Όταν χρησιμοποιείτε εισαγωγή CSV, συνιστάται κωδικοποίηση UTF-8 για καλύτερα αποτελέσματα.
Κατά κύριο λόγο, η διαμόρφωση των πεδίων ρυθμίσεων καθοδηγεί το σύστημα σε ποιους φακέλους να αποθηκεύσει τις ληφθείσες εικόνες, ποια πλαίσια να τραβήξει και ρυθμίσεις για τη διαδικασία λήψης. Οι ρυθμίσεις εμβέλειας περιλαμβάνουν επίσης διαμόρφωση ακολουθίας (κανονική έναντι γρήγορης λήψης), ταχύτητες ρομπότ, ρυθμίσεις κάμερας, χειριστήρια φωτός και προκαθορισμένες λειτουργίες επεξεργασίας.
Πριν από τη λήψη ενός αντικειμένου, οι χρήστες δημιουργούν ή εκχωρούν προεπιλογές στο σύστημα. Οι ρυθμίσεις της προκαθορισμένης ρύθμισης μπορούν να εφαρμοστούν σε ολόκληρο φάκελο, συγκεκριμένα στοιχεία ή σε μεμονωμένες σειρές και πλαίσια (σε λειτουργία επεξεργασίας).
Εάν εφαρμόζετε ρυθμίσεις εμβέλειας για μια συγκεκριμένη γωνία ταλάντευσης, καθορίστε τη γωνία στην οποία θα εφαρμοστούν οι προκαθορισμένες ρυθμίσεις λήψης (π.χ. 15°, 45° κ.λπ.):

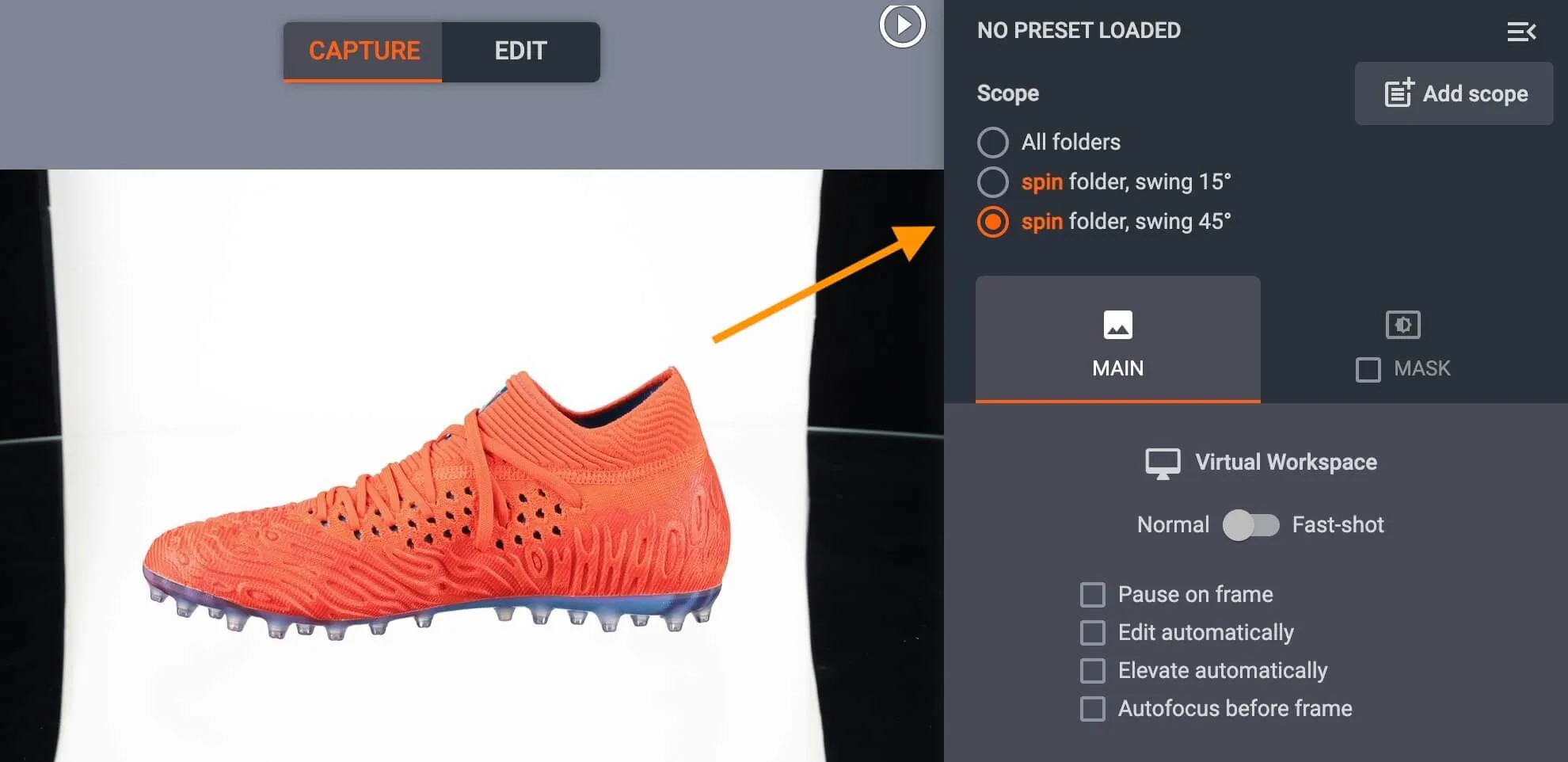

Εάν εφαρμόζετε διαφορετικές ρυθμίσεις εμβέλειας σε πολλές γωνίες ταλάντευσης, κάντε κλικ στη συγκεκριμένη γωνία ταλάντευσης για να προβάλετε ή να διαμορφώσετε τις ρυθμίσεις που έχουν αντιστοιχιστεί στο φάκελό της.
Για να προβάλετε ή να ρυθμίσετε τις παραμέτρους των πεδίων ρυθμίσεων σε όλες τις εικόνες, κάντε κλικ στην επιλογή Όλοι οι φάκελοι. Αφού διαμορφώσετε το εύρος ρυθμίσεων, κάνοντας κλικ στο κουμπί έναρξης θα ξεκινήσει η διαδικασία λήψης με τις εκχωρημένες προεπιλογές της.

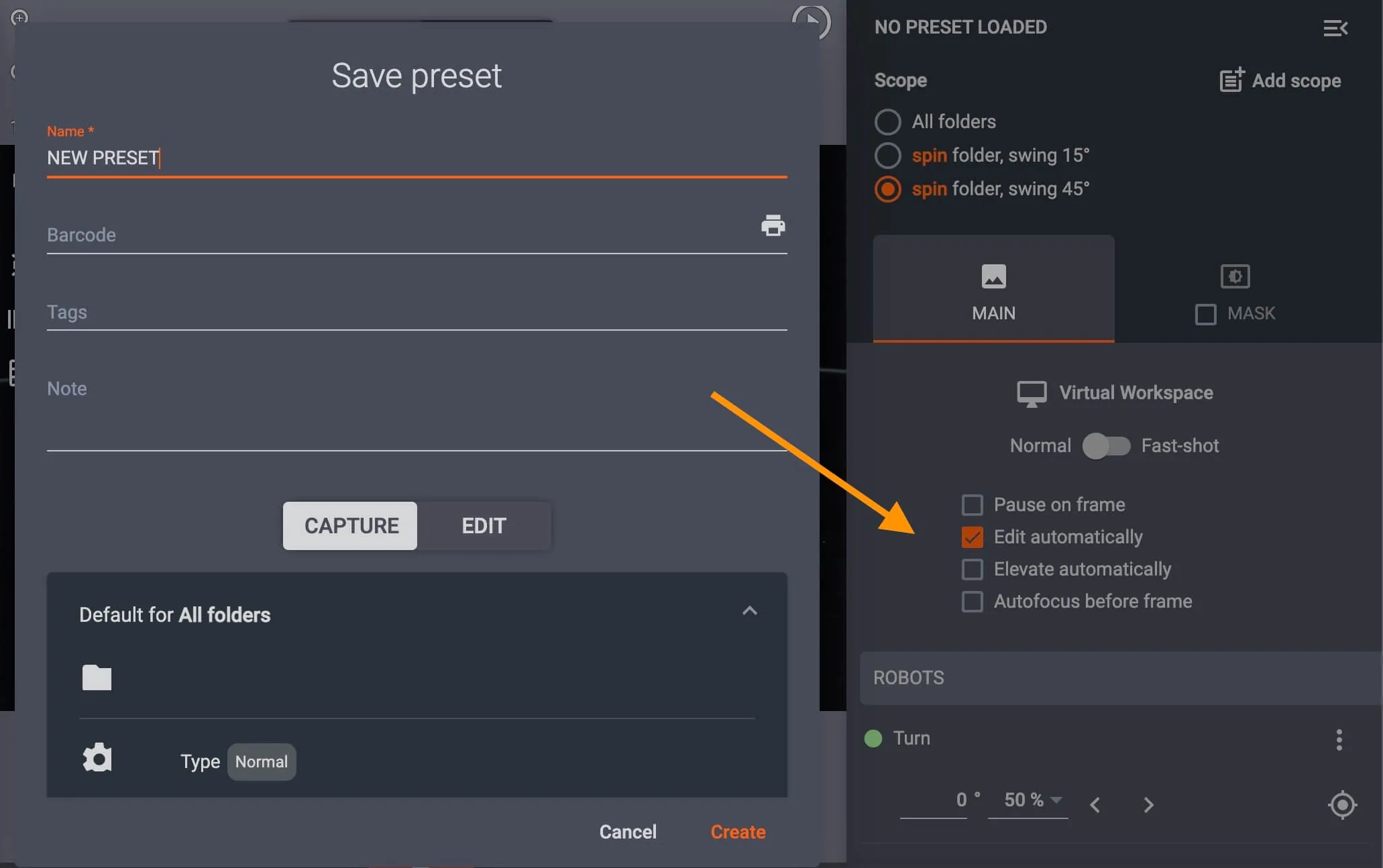

Επιπλέον, εάν ρυθμιστεί αυτόματα η Επεξεργασία , το σύστημα θα τραβήξει φωτογραφίες και θα εφαρμόσει αυτόματα προκαθορισμένες λειτουργίες επεξεργασίας αφού κάνει κλικ στο κουμπί έναρξης.
( ! ) - Για να βρείτε περισσότερες πληροφορίες σχετικά με όλες τις λειτουργίες επεξεργασίας και τη λειτουργικότητά τους, ανατρέξτε στο PhotoRobot Εγχειρίδιο υποστήριξης χρήστη - Επεξεργασία εικόνων.
Οι μακροεντολές στο CAPP επιτρέπουν στους χρήστες να ορίζουν εντολές για τη διαδικασία καταγραφής ενός στοιχείου και των φακέλων του (περιστροφή, φωτογραφίες κ.λπ.). Οι εντολές μπορούν να εφαρμοστούν σε μεμονωμένους ή πολλούς φακέλους, να εκτελέσουν ακολουθίες, επεξεργασίες εικόνων, χώρους εργασίας, προεπιλογές, να αντιγράψουν ρυθμίσεις εικόνας και να μετακινήσουν ρυθμίσεις εικόνας. Οι χρήστες μπορούν επίσης να προσαρμόσουν περαιτέρω τις μακροεντολές κατά όνομα, γραμμωτό κώδικα, ετικέτα ή σημειώσεις.
Για να προβάλετε μια μακροεντολή ή να προσαρμόσετε τις βασικές ρυθμίσεις της (όνομα, γραμμικός κώδικας, ετικέτα, σημειώσεις), ανοίξτε τις Ρυθμίσεις στο CAPP και κάντε κλικ στην επιλογή Μακροεντολές στις επιλογές μενού της πλαϊνής γραμμής:
Σημείωση: Η επιλογή μιας μακροεντολής εμφανίζει τη μακροεντολή με τις εντολές της μόνο για ανάγνωση. Ωστόσο, οι χρήστες μπορούν να διαμορφώσουν το όνομα μακροεντολής, τον γραμμωτό κώδικα, την ετικέτα ή τις σημειώσεις εδώ:
Για να δημιουργήσετε μια νέα μακροεντολή, δημιουργήστε ένα νέο στοιχείο ή ανοίξτε οποιοδήποτε υπάρχον στοιχείο στην τοπική έκδοση του CAPP.
Μέσα στο στοιχείο, το κουμπί για πρόσβαση στις μακροεντολές βρίσκεται στο κάτω δεξιό μέρος της διεπαφής λειτουργίας λήψης.
Αποκτήστε πρόσβαση στις ρυθμίσεις μακροεντολών κάνοντας κλικ στο κουμπί Μακροεντολές και στη Νέα μακροεντολή:
Κατά τη δημιουργία μιας νέας μακροεντολής, θα ανοίξει ένα αναδυόμενο πλαίσιο για να ορίσετε τη μακροεντολή με βάση το όνομα και τις εντολές:
Κάντε κλικ στο πεδίο στο επάνω μέρος του διαλόγου μακροεντολής για να ορίσετε το όνομά του και χρησιμοποιήστε το + Προσθήκη για να διαμορφώσετε εντολές μακροεντολών:
Για παράδειγμα, μια μακροεντολή μπορεί να δώσει εντολή στο σύστημα να καταγράψει μια περιστροφή 360° και να αντιγράψει δύο καρέ από το φάκελο περιστροφής σε ξεχωριστό φάκελο φωτογραφιών.
Σε αυτήν την περίπτωση, οι εντολές μακροεντολών θα είναι Εκτέλεση ακολουθίας (1) στο φάκελο περιστροφής, Αντιγραφή εικόνων (2) από το φάκελο περιστροφής σε φάκελο φωτογραφιών και Αντιγραφή συγκεκριμένων γωνιών ταλάντευσης και στροφής (3) στο φάκελο φωτογραφιών:
Συχνά, μια μακροεντολή θα περιλαμβάνει επίσης μία ή περισσότερες προεπιλογές.
Αφού εκχωρήσετε όλες τις εντολές, αποθηκεύστε τη νέα μακροεντολή κάνοντας κλικ στο εικονίδιο αρχείου στο κάτω δεξιό μέρος του πλαισίου ρυθμίσεων μακροεντολής:
Η μακροεντολή αποθηκεύεται τώρα στο σύστημα και μπορεί να φορτωθεί για οποιοδήποτε στοιχείο με έναν από τους δύο τρόπους.
Για να φορτώσετε τη νέα μακροεντολή, ανοίξτε οποιοδήποτε στοιχείο στο CAPP και χρησιμοποιήστε το κουμπί Μακροεντολές στο κάτω δεξιό μέρος της διεπαφής λειτουργίας λήψης:
Αφού επιλέξετε μια μακροεντολή, το κουμπί Αναπαραγωγή θα εκτελέσει τη διαδικασία λήψης με όλες τις εντολές μακροεντολών και τις προεπιλογές που έχουν εκχωρηθεί σε αυτήν.
Εάν επαναλάβετε τη λήψη μεμονωμένων εικόνων και εκτελέσετε ξανά τη μακροεντολή, επιλέξτε πρώτα τα καρέ που θέλετε να επαναλάβετε τη λήψη και, στη συνέχεια, κάντε κλικ στο κουμπί για την προηγούμενη μακροεντολή ή Φόρτωση μακροεντολής.
